測角精密滑台

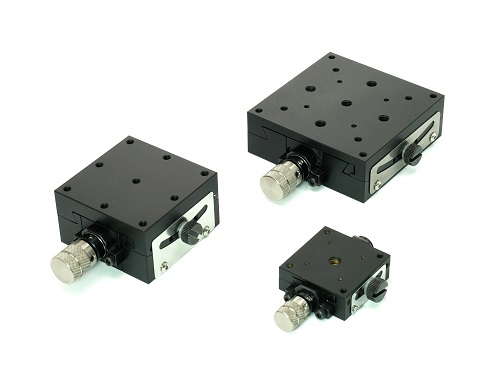

單軌-α軸G1系列(鳩尾槽式)

產品型號:G1系列
產品價格:請來電洽詢
交期天數:請來電洽詢
最小訂購量:請來電洽詢
手動精密滑台種類眾多,分為交叉滾子導引滑台、線性滾珠導引滑台及鳩尾槽式滑台等等,其材質及應用上固然有分但用於精密移動裝置、光學實驗之精密量測、精密微調、各種生產機械、檢查裝置、精密定位及定量移動等等。皆有微調器做調整之功能。
(如以上敘述有異或需洽詢,請來電或E-MAIL至敝司,將有專人為您服務!!)
產品詢問

型號表

型號 台面尺寸
(mm)
迴轉中心高度
(mm)
行程範圍 承載荷重
(kg/f)
材質 下載
型錄 2D圖
G1-40R15 40×40 15 ±15° 3 黃銅 (防鏽鍍鉻處理)
G1-40R35 40×40 35 ±15° 3 黃銅 (防鏽鍍鉻處理)
G1-40R51 40×40 51 ±10° 3 黃銅 (防鏽鍍鉻處理)
G1-60R50 60×60 50 ±15° 6 鋁合金
G1-60R60 60×60 60 ±15° 6 鋁合金
G1-60R84 60×60 84 ±15° 6 鋁合金
G1-60R60S 60×60 60 ±5° 6 鋁合金
G1-80R87 80×80 87 ±15° 8 鋁合金
G1-100R105 100×100 105 ±15° 10 鋁合金
