MVRT-A系列(底座沉頭孔型)

MVRT-A3系列(底座沉頭孔型)

產品型號:MVRT-A3系列
產品價格:來電洽詢
交貨天數:來電洽詢
最少訂購量:來電洽詢

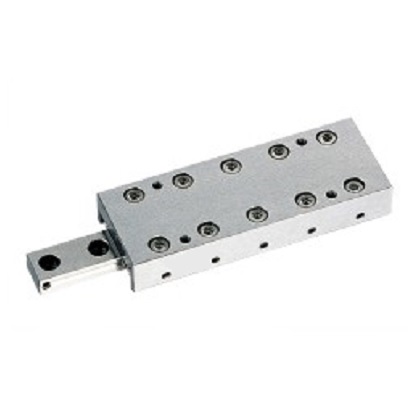

交叉滾柱滑座,它是一種高剛性、高精度的有限型式的直線運動導軌。採用以V字型為軌道槽的兩根滑軌間,放入圓柱型的滾子作為直線導軌,因為滾子正交排列,所以它可承受來自不同方向的負荷。因摩擦抵抗力微小、無噪音、高剛性、高精度,即使在高速下也能安定作動。
廣泛應用在精密儀器設備,如光學儀表、光學工作台、裝卸設備等各種選擇。
*MVRT為螺紋孔型;MVRT-A為安裝孔型
(如以上敘述有異或需洽詢,請來電或EMAIL至敝司,將有專人為您服務!!)
產品詢問

型號表

型號 最大行程
(mm)
主要尺寸
(mm)
滾柱數量 Z 基本額定負荷 下載
寬度 W 高度 T 長度 L C
(kN)
Co
(kN)
型錄 2D圖
MVRT 3055A 30 40 16 55 6 1.27 1.37
MVRT 3080A 45 40 16 80 10 2.16 2.84
MVRT 3105A 60 40 16 105 13 2.94 4.22
MVRT 3130A 75 40 16 130 17 3.63 5.69
MVRT 3155A 90 40 16 155 20 3.92 6.37
MVRT 3180A 105 40 16 180 24 4.02 6.57
MVRT 3205A 130 40 16 205 26 4.22 7.16
