手動精密滑台XY軸

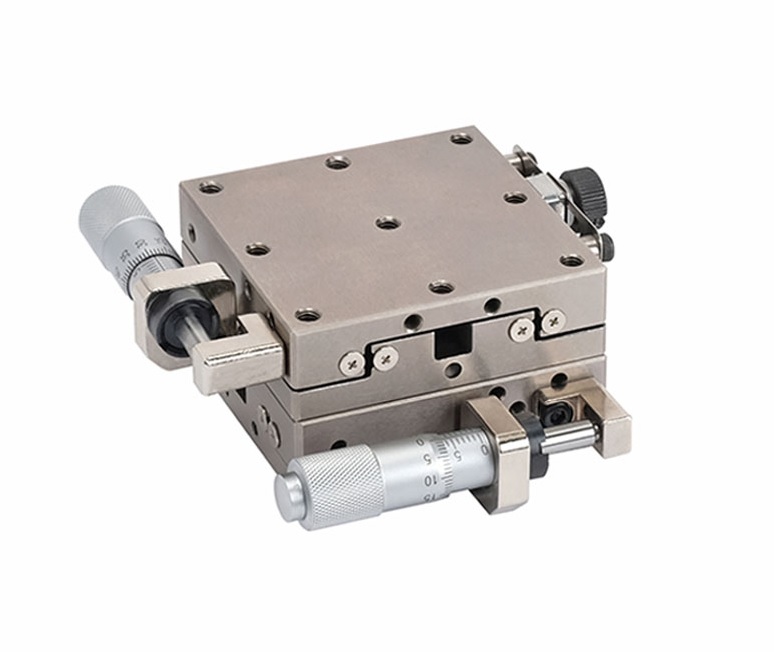

STB2系列(鋼)
產品型號:STB2系列
產品價格:請來電洽詢
交期天數:請來電洽詢
最小訂購量:請來電洽詢
產品價格:請來電洽詢
交期天數:請來電洽詢
最小訂購量:請來電洽詢
手動精密滑台種類眾多,分為交叉滾子導引滑台、線性滾珠導引滑台及鳩尾槽式滑台等等,其材質及應用上固然有分但用於精密移動裝置、光學實驗之精密量測、精密微調、各種生產機械、檢查裝置、精密定位及定量移動等等。皆有微調器做調整之功能,而微調器大多作為左側(L)、右側(R)、中間(C)。
(如以上敘述有異或需洽詢,請來電或E-MAIL至敝司,將有專人為您服務!!)
產品詢問
(如以上敘述有異或需洽詢,請來電或E-MAIL至敝司,將有專人為您服務!!)
型號表
型號 | 分厘卡位置 |
台面尺寸
(mm) |
行程範圍
(mm) |
承載荷重
(kg/f) |
材質 |
---|---|---|---|---|---|
STB2-3015L | 左 | 30×30 | ±3 | 2.9 | 鋼 (鍍鎳處理) |
STB2-3015R | 右 | 30×30 | ±3 | 2.9 | 鋼 (鍍鎳處理) |
STB2-3015C | 中 | 30×30 | ±3 | 2.9 | 鋼 (鍍鎳處理) |
STB2-4016L | 左 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-4016R | 右 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-4016C | 中 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-4018L | 左 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-4018R | 右 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-4018C | 中 | 40×40 | ±6.5 | 4.8 | 鋼 (鍍鎳處理) |
STB2-6018L | 左 | 60×60 | ±6.5 | 9.5 | 鋼 (鍍鎳處理) |
STB2-6018R | 右 | 60×60 | ±6.5 | 9.5 | 鋼 (鍍鎳處理) |
STB2-6018C | 中 | 60×60 | ±6.5 | 9.5 | 鋼 (鍍鎳處理) |
STB2-6024L | 左 | 60×60 | ±6.5 | 9.4 | 鋼 (鍍鎳處理) |
STB2-6024R | 右 | 60×60 | ±6.5 | 9.4 | 鋼 (鍍鎳處理) |
STB2-6024C | 中 | 60×60 | ±6.5 | 9.4 | 鋼 (鍍鎳處理) |
STB2-8018L | 左 | 80×80 | ±12.5 | 11.2 | 鋼 (鍍鎳處理) |
STB2-8018R | 右 | 80×80 | ±12.5 | 11.2 | 鋼 (鍍鎳處理) |
STB2-8018C | 中 | 80×80 | ±12.5 | 11.2 | 鋼 (鍍鎳處理) |
